隨著教育部對學生素質教育的重視，越來越多學校和家庭開始重視孩子的動手能力，3D打印機（也稱3D激光雕刻機）開始廣泛應用在學校和家庭教育中。
3D打印機的速度、壽命等都與其關鍵部件——激光管息息相關。目前家用一般考慮用40W左右的CO2激光管，速度是相對比較快的。
今天小編帶大家一起來了解下CO2激光管的產品結構和冷卻方式，幫助大家更好地選到一臺高品質且耐用的3D打印機。
CO2激光管結構組成
CO2激光管是由CO2氣體和氮?dú)?、氫氣等氣體組成，以10.6μm的激光波長為激光束產生20千瓦以上的功率，可實現連續性的工作，經常被用在激光打標機、激光切割機上，應用極其廣泛。

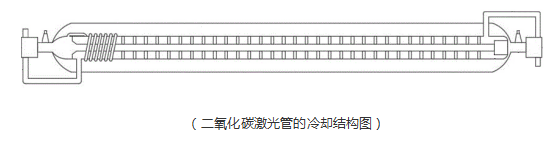

CO2激光管基本結構如上圖所示，主要由硬質玻璃、諧振腔、電極三部分組成。
其中硬質玻璃部分由放電管、冷卻管、儲氣管和回氣管組成。
放電管是CO2 激光器中關鍵的部件，它基本上決定了激光輸出的特性。
冷卻管的作用是冷卻工作氣體，維持輸出功率穩定，而且防止在放電泵浦過程中，放電管因受熱炸裂。
儲氣管的作用是增加了增益介質的儲氣量，增強了放電管的機械強度和穩定性。
回氣管可以改善由電泳現象造成的極間電壓的不平衡分布。
CO2激光管散熱痛點
同一種功率的激光管有催化型和封離型兩種，催化型CO2玻璃激光管(增強型)是傳統封離式激光管的升級換代產品，通過在激光管放電管內鍍納米高效催化劑薄膜，大幅提高使用壽命及功率，并通過可調式內腔結構，極大改善激光管出光質量，在應用中切割效率及雕刻精度大幅提升。
不管哪一種CO2激光管，在其工作時都會產生大量的熱量，使得放電管溫度過高，但自身散熱有限，溫度就會持續的上升。那么就需要冷卻系統將激光管的內部溫度冷卻。
目前，CO2激光管主要有風冷散熱和水冷散熱兩種方式。
風冷散熱常用于低功率激光器，水冷散熱則覆蓋了CO2激光器所能達到的整個功率范圍。水冷的冷卻效果普遍是風冷效果的3-5倍，可以有效避免冷卻效果不佳導致的設備燒機問題。
一般家用的3D打印機可以直接集成冷卻水泵到設備，大型的商用大功率打印機則會考慮額外加一臺冷水機來冷卻。
激光冷水機是CO2激光管降溫的得力助手，內置水冷系統，通過水泵的運行推動冷卻液循環，帶走激光管高溫溫度，回流到蒸發器，將水溫降低后，回流到激光管，可以持續，恒定地將CO2激光管設備保持在合適的范圍內，為激光設備長時間工作提供穩定保障。激光冷水機具有水溫調節功能，水溫設定范圍在5至35℃，滿足不同CO2激光設備對溫度個性化設定需求。
目前市面上普通的CO2激光管由于冷卻系統結構不夠穩定，容易出現冷卻水流速出現過大波動導致發電管破碎的現象。
因此，無論是家用還是商用3D打印機，一款高品質的激光管冷卻水泵都是市場所迫切需要的。
激光管冷卻水泵推薦
自2014年進入激光管冷卻行業，多浦樂泵業已有近10年批量生產驗證經驗，目前推出的激光管冷卻水泵TL-B03、TL-B10、TL-C01等頗受歐美高端市場歡迎。
美國激光管行業排名前三的客戶表示：“激光管的成本造價高，是保證產品正常運行的關鍵，液冷保護可靠性是我們選水泵供應商的首要條件。我們同步測試幾家水泵，對比發現只有TOPSFLO的水泵冷卻效果最好，且通過高低溫測試不開裂、不泄漏。只有高品質的水泵才能保證我們激光管不破碎?！?/span>
多浦樂專業激光管冷卻水泵流量高，揚程大，可24小時連續運行，壽命長達30000小時，且關鍵電子元器件100%原裝進口可追溯，采用日資企業注塑轉子，精度高，不泄漏。體積小，安裝方便，是C02激光管冷卻的理想選擇。
多浦樂致力于為3D打印機及激光管冷卻行業提供堅強有力的支持，未來我們將不斷創新與突破，為行業提供更高穩定、更可靠的微型泵產品及流體動力解決方案。
